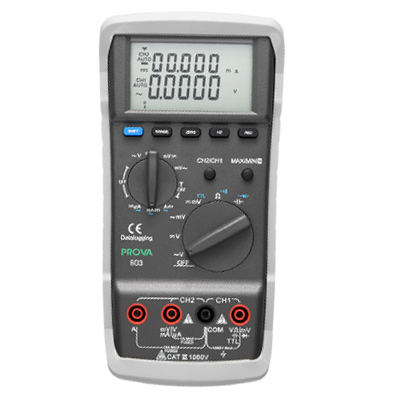

PROVA 803

萬用電錶

產品特點Product Features
  • 60,000解析度(4 5/6位)和雙通道輸入
  • 0.1%直流電壓和0.2%交流電壓準確度(最佳)
  • 10KHz (最大) 的頻寬
  • 交流電壓與電流精準迅速的回應
  • 比桌上型電表更好的交流準確度
  • 比桌上型電表更多功能
  • 1/7桌上型電表的價錢
  • 如同雙通道示波器一樣可以觀察與記錄兩點電壓關係
  • 可以觀察與記錄電流與電壓的關係
  • 頻率和工作週期的同時顯示
  • 使用個人電腦透過RS-232介面紀錄雙通道資料
  • 雙通道記錄10,708筆獨立資料
萬用電錶

 電氣規格: (23℃±5℃)



下方所列之準確度係針對第一通道(通道12). 當雙通道同時使用時, 有另外的規格,

詳細資料請參閱所附雙通道規格表. 下表中的準確度亦涵括了相對值. 準確度的表達方式為讀值的±%加減位數.



 直流電電壓(輸入阻抗:10MΩ)



範圍

解析度

準確度

超載保護

60.000mV

0.001mV

±0.2%±9dgts

DC 1000V

600.00mV

0.01mV

±0.1%±6dgts

DC 1000V

6.0000V

0.0001V

±0.1%±6dgts

DC 1000V

60.000V

0.001V

±0.1%±6dgts

DC 1000V

600.00V

0.01V

±0.1%±6dgts

DC 1000V

1000.0V

0.1V

±0.1%±6dgts

DC 1000V























交流電電壓



範圍 (ACV)

解析度

準確度 (50/ 60Hz)

準確度 (45Hz – 1KHz)

60.000mV

0.001mV

±0.2%±40dgts

±0.6%±40dgts

600.00mV

0.01mV

±0.2%±40dgts

±0.6%±40dgts

6.0000V

0.0001V

±0.2%±40dgts

±0.6%±40dgts

60.000V

0.001V

±0.2%±40dgts

±0.6%±40dgts

600.00V

0.01V

±0.2%±40dgts

±1.5%±40dgts

1000.0V (0-400V)

0.1V

±0.2%±40dgts

±4%±60dgts

1000.0V (400-1000V)

0.1V

±0.2%±40dgts

(45Hz – 400Hz) ±4%±60dgts

























範圍 (ACV)

準確度 (20Hz - 45Hz)

準確度 (1KHz– 10KHz)

60.000mV

±1.6%±50dgts

±4%±40dgts

600.00mV

±1.6%±50dgts

±2%±40dgts

6.0000V

±1.6%±50dgts

±2%±40dgts

60.000V

±1.6%±50dgts

±2%±40dgts

600.00V (0-400V)

±1.6%±50dgts

±5%±40dgts

600.00V (400-600V)

±1.6%±50dgts

Not Specified

1000.0V (0-400V)

±1.6%±50dgts

±4%±80dgts

1000.0V (400-1000V)

±1.6%±50dgts

Not Specified



























直流電流

範圍

解析度

準確度

600.00μA

0.01μA

±0.4%±20dgts

6000.0μA

0.1μA

±0.2%±20dgts

60.000mA

0.001mA

±0.4%±20dgts

600.00mA

0.01mA

±0.2%±20dgts

1.0000A

0.0001A

±0.2%±20dgts

10.000A

0.001A

±0.6%±20dgts



















 交流電流

範圍 (ACA)

解析度

準確度 (50/ 60Hz)

準確度 (45Hz – 1KHz)

600.00μA

0.01μA

±0.6%±40dgts

±0.8%±40dgts

6000.0μA

0.1μA

±0.6%±40dgts

±0.8%±40dgts

60.000mA

0.001mA

±0.6%±40dgts

±0.8%±40dgts

600.00mA

0.01mA

±0.6%±40dgts

±0.8%±40dgts

1.0000A

0.0001A

±0.6%±40dgts

±0.8%±40dgts

10.000A

0.001A

±0.9%±40dgts

±0.9%±40dgts





















範圍 (ACA)

準確度 (20Hz - 45Hz)

準確度 (1KHz – 10KHz)

600.00μA

±2%±20dgts

±4%±20dgts

6000.0μA

±2%±20dgts

±4%±20dgts

60.000mA

±2%±20dgts

±0.9%±20dgts

600.00mA

±2%±20dgts

±0.9%±20dgts

1.0000A

±2%±20dgts

±2.5%±20dgts

10.000A

±3.9%±20dgts

±2.5%±20dgts





















 雙通道補充規格 (DC-400Hz)

如果進行雙通道的測量,以下的精準度應加入原來所訂的準度



ACV (通道2)

DCV (通道2)

ACA (通道2)

DCA (通道2)

ACV

(通道

1)

±2%

± (V1 – V2)
* 200 PPM

(通道1, 通道2)

±0.9%

± (V1 – V2)
* 20 PPM

(通道1, 通道2)

±0.2μA/ V (μA,通道2)

±2μA / V (mA,通道2)

±0.4mA / V (A, 通道2)

±4mV / A (mV, 通道1)

±9mV / A (V, 通道1)

±0.5%

(通道1, 通道2)

DCV

(通道

1)

±0.9%

± (V1 – V2)

* 20 PPM

(通道1, 通道2)

±0.5%

(通道1, 通道2)

±0.5%

(通道1, 通道2)

±0.5%

(通道1, 通道2)

 (V1-V2) * PPM 的結果是伏特

V1: 通道中所讀取的電壓
V2:
通道中所讀取的電壓
PPM:
百萬分之幾

  電阻: (Ω)

範圍

解析度

準確度

超載保護

999.99Ω

0.01Ω

±0.25%±9dgts

AC 1000V

9.9999KΩ

0.0001KΩ

±0.25%±6dgts

AC 1000V

99.999KΩ

0.001KΩ

±0.25%±6dgts

AC 1000V

999.99KΩ

0.01KΩ

±0.25%±6dgts

AC 1000V

9.9999MΩ

0.0001MΩ

±0.3%±9dgts

AC 1000V

40.000MΩ

0.001MΩ

±1.5%±9dgts

AC 1000V




















 導通):(開路電壓約3V)

範圍

解析度

嗶嗶聲

超載保護

999.99Ω

0.01Ω

< 40Ωapprox.

AC 1000V








 電容:(, 自動檔)

範圍

解析度

準確度

60.00nF

0.01nF

±1.2%±8dgts

600.0nF

0.1nF

±2.5%±8dgts

6.000μF

0.001μF

±2.5%±8dgts

60.00μF

0.01μF

±3.0%±8dgts

490.0μF

0.1μF

±5.0%±8dgts

















 電容:(動檔)

範圍

解析度

準確度

99.99nF

0.01nF

±1.2%±8dgts

999.9nF

0.1nF

±2.5%±8dgts

9.999μF

1μF

±2.5%±8dgts

99.99μF

0.01μF

±3.0%±8dgts

999.9μF

0.1μF

±5.0%±8dgts



















二極體:Diode(開路電壓大約3V, 過載保護AC 1000V

範圍

解析度

準確度

短路電路電流

3.0000V

0.0001V

±2%±5dgts

0.8 mA typical









頻率:TTL方波)

範圍

解析度

準確度

超載保護

1.000Hz – 2MHz

0.0001Hz–0.0001MHz

±0.005%±4dgts

AC 1000V







工作週期(%, TTL, 1Hz – 600KHz)

範圍

解析度

準確度

超載保護

0.001% - 9.999%

0.001%

±30d/KHz±30dgts

AC 1000V

10.00% – 100.00%

0.01%

±3d/KHz±3dgts

AC 1000V









 頻率:(正弦波)

範圍

解析度

準確度

超載保護

1.0000Hz– 200KHz

0.0001Hz–100Hz

±0.02%±4dgts

AC 1000V







工作週期:(%, 正弦波)

範圍

解析度

準確度

超載保護

0.001% – 100.00%

0.001% – 0.01%

Not specified

AC 1000V









一般規格:

電池種類:

9V

保險絲:



快速1A/ 1000VmA/ μA輸入端)

快速 20A/ 1000VA輸入端)

螢幕顯示:

5+5LCD帶類此線段圖

範圍選擇:

自動與手動

取樣週期:

ACV, ACA: 2/ (大約)

DCV, DCA: 4/ (大約)

過載警示:

OL

消耗電流:

4 mA (大約)

電源不足警示:

工作溫度:

-10°C ~ 40°C

工作濕度:

小於85%相對濕度

高度:

最高2000公尺

儲存溫度:

-20°C ~ 60°C

儲存濕度:

小於75%相對濕度

尺寸(長寬高):

207mm() x 101mm () x 47mm ()

8.15" () x 4" () x 1.85" ()

重量:

430g / 15.2oz (含電池)

配件:

說明書x 1

9V 電池x 1

USBRS-232 x 1

軟體光碟 x 1

軟體說明書 x 1
