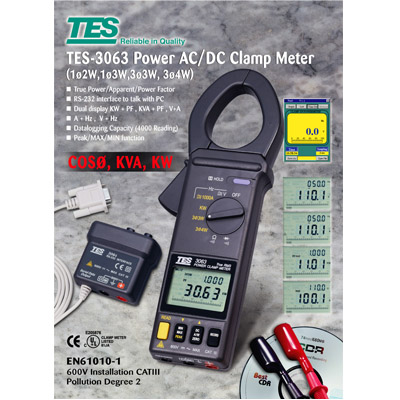

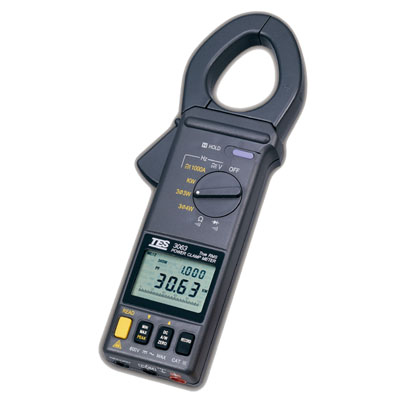

TES-3063

交流、直流功率鉤錶

產品特點Product Features
  • 光耦合通信界面
  • 4000筆連續紀錄,25筆單筆紀錄
  • 有效功率(KW)/視在功率(KVA)/功率因素(PF)測量
  • 最小值/最大值鎖定功能
  • 峰值鎖定功能
  • LCD雙顯示:KW + PF, KVA + PF, V+A
  • LCD雙顯示:A + HZ, V + HZ
  • 符合安規 EN-61010-1,IEC 1010-2-32的安全規範
  • 選購配件: TES-3064 USB通信介面
交流、直流功率鉤錶

電氣規格:

溫度23±5,相對濕度:80%RH以下,準確度表示法為
±(……讀數 + ……位數)

⊕ 有效功率 (WATT) & 視在功率 (KVA)

輸入

解析度

準確度

頻率響應

過載保護

V

0.01

±(2%+5)

45Hz500Hz

600V/1100A

V>130V , A<150A

V150A

V>130V , A>150A

0.1

±(2%+1)

⊕   直流電流 (DCA)

範圍

解析度

準確度

過載保護

5 ~ 1000A

0.1A

±(1.5% + 5)

1100A

⊕ 交流電流 (ACA)

範圍

解析度

準確度

頻率響應

過載保護

5 ~ 1000A

0.1A

±(1.5%+5)

45Hz500Hz

1100A

⊕   直流電壓 (DCV)

範圍

解析度

準確度

輸入阻抗

過載保護

5 ~ 600V

0.1V

±(0.5%+5)

1MΩ

600V

⊕   交流電壓 (ACV)

範圍

解析度

準確度

輸入阻抗

頻率響應

過載保護

5 ~600V

0.1V

± ( 0.5% + 5)

1MΩ

45Hz500Hz

600Vrms

⊕ 峰值鎖定 (PEAK) 測量

範圍

解析度

準確度

過載保護

20A~80A

0.1A

±(10%+10)

1100A

80A~1000A

±(6%+10)

⊕ 峰值鎖定 (PEAK) 測量

範圍

解析度

準確度

過載保護

20V~80V

0.1V

±(10%+10)

600Vrms

80V~600V

±( 6%+10)

⊕   導通測量

範圍

動作範圍

最大開路電壓

過載保護



0.050

3.2V

600Vrms

⊕ 電阻 ( Ω )

範圍

解析度

準確度

最大開路電壓

過載保護

10KΩ

1Ω

±( 1+ 5)

3.2 V

600Vrms

⊕ 二極體測量

範圍

解析度

過載保護



0.001V

600Vrms

⊕ 頻率測量 ( Hz )

範圍

解析度

準確度

靈敏度

過載保護

1KHz

0.1Hz

±(0.5+ 5)

10V / 10A

600V / 1100A

5KHz

1Hz

q  選購配件 TES-3064   光耦合介面傳輸器

一般規格:

讀值顯示                4位數液晶顯示器,最大讀值9999及類比顯示。

電源供給                  9V電池一只

電池壽命                 :連續使用約30小時。(鹼性電池)

低電池指示             :自動低電池偵測,電池電壓低於工作壓時,將顯示 “ -+

檔位選擇                  :所有功能範圍均以一旋轉開關選擇,操作方便。

自動關機                 :約30分鐘。 (RECORD狀況,及連線傳輸時會取消此功能。)

顯示取樣率              5/ (類比顯示)
                 5
/ (數位顯示)
                 1
/3 (KW功能)

鉤部最大開口         46mm

操作溫濕度             050  (低於80%之相對濕度)

儲存溫濕度              -1060 (低於70%之相對濕度)

尺寸                         260() x 93() x 45mm()

重量                         :約450

附件                         :使用說明書、測試棒、皮套、電池。
