噪音/振動計系列

Sound Level Meter

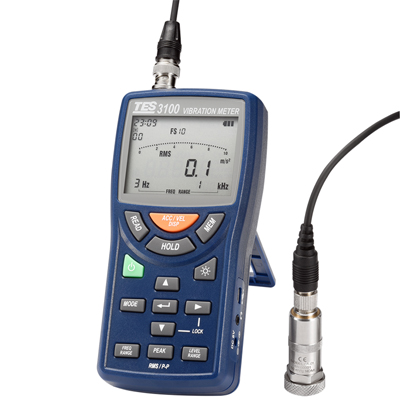

TES-3100 / TES-3101 / TES-3102

振動計

產品特點Product Features
  • 測量加速度,速度及位移
  • RMS、EQ PEAK與EQ P-P 量測
  • 優質加速度計,有效降低外界環境干擾
  • 使用不同靈敏度的加速度計可得到較寬範圍之振動測量
  • 最大值/最小值記錄功能
  • USB介面輸出 (3101, 3102)
  • 手動記錄100筆
  • 自動記錄 micro SD卡4GB (3101, 3102)
  • 耳機輸出以偵測機械零件之噪音
振動計



ISO 2372

設 備 類

良

可 接

注

不 允

15KW以下小型機械設備

0 ~ 0.71 mm/s

0.72 ~ 1.80 mm/s

1.81 ~ 4.5 mm/s

> 4.5  mm/s

15KW-75KW中型機械設備

0 ~ 1.12 mm/s

1.13 ~ 2.80 mm/s

2.81 ~ 7.1 mm/s

> 7.1  mm/s

大型機械設備

0 ~ 1.80  mm/s

1.81 ~ 4.50 mm/s

4.51~11.2 mm/s

> 11.2 mm/s

超大型/巨大型機械設備

0 ~2.80  mm/s

2.81 ~ 7.10 mm/s

7.11 ~18.0 mm/s

> 18   mm/s



加速度計PA-01   (3100, 3101, 3102)

靈敏度

5mV/(m/s²)(±10%)

加速度範圍

100 g pk(980m/s²)

振幅非線性度

5%

頻率響應

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振頻率

15 kHz

橫向靈敏度

5%

尺寸/重量

46(H) x 17(D) mm /  45 g

加速度計PA-02   (3102)

靈敏度

10mV/(m/s²)(±10%)

加速度範圍

50 g pk(490m/s²)

振幅非線性度

2%

頻率響應

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振頻率

15 kHz

橫向靈敏度

5%

尺寸/重量

50(H) x 20(D) mm /  78 g

測量範圍  (使用PA-01 PA-02)

ACC (加速度)

0.02200m/s²        EQ PEAK  1Hz5kHz

VEL (速度)

0.31000mm/s      RMS          3Hz1kHz

0.11000mm/s      RMS          10Hz1kHz

DISP (位移)

0.02100mm         EQ PEAK  3Hz500Hz

0.001100mm       EQ PEAK  10Hz500Hz

頻率範圍

ACC (加速度)

3Hz1kHz, 3Hz5kHz, 1Hz100Hz, 3Hz20kHz

VEL (速度)

10Hz1kHz, 3Hz1kHz

DISP (位移)

1Hz500Hz, 3Hz500Hz

滿刻度測量範圍

使用 PA-01及加速度計之靈敏度

1.09.9mV/(m/s²)

ACC (加速度)

1, 10, 100, 1000m/s²

VEL (速度)

10, 100, 1000mm/s

DISP (位移)

0.1, 1, 10, 100mm

顯示值

加速度

RMS, EQ PEAK

速度

RMS, EQ PEAK

位移

RMS, EQ PEAK, EQ p-p

加速度計靈敏度設定範圍

0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s²)

操作環境

加速度計

-20+70℃, 最大90%RH

振動計

-10+50℃, 最大90%RH

手動記錄

100

自動記錄  (3101, 3102)

Micro SD4GB

電力

43號電池、交流轉換器 (選購)

電池壽命

8小時

尺寸

155(L) × 78(W) × 40(H)mm

附件

說明書、電池、(光碟軟體、micro-USB纜線) â (3101, 3102)
