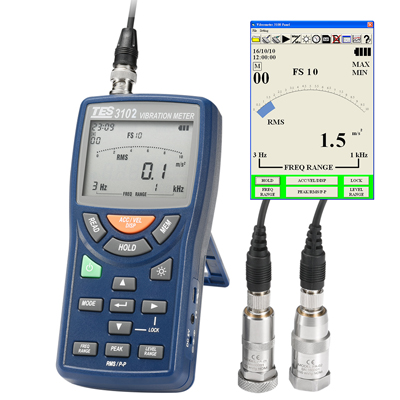

TES-3102
振動計
產品特點Product Features
- 測量加速度，速度及位移
- RMS、EQ PEAK與EQ P-P 量測
- 使用不同靈敏度的加速度計可得到較寬範圍之振動測量
- 可切換加速度計PA-01、PA-02使用
- LCD背光功能
- 自動記錄 micro SD卡
- USB介面輸出
- 優質加速度計，有效降低外界環境干擾
- 最大值/最小值記錄功能
- 耳機輸出以偵測機械零件之噪音
- 手動記錄99筆
ISO 2372 設備震動標準
|
||||
設 備 類 別
|
良 好
|
可 接 受
|
注 意
|
不 允 許
|
15KW以下小型機械設備
|
0 ~ 0.71 mm/s
|
0.72 ~ 1.80 mm/s
|
1.81 ~ 4.5 mm/s
|
> 4.5 mm/s
|
15KW-75KW中型機械設備
|
0 ~ 1.12 mm/s
|
1.13 ~ 2.80 mm/s
|
2.81 ~ 7.1 mm/s
|
> 7.1 mm/s
|
大型機械設備
|
0 ~ 1.80 mm/s
|
1.81 ~ 4.50 mm/s
|
4.51~11.2 mm/s
|
> 11.2 mm/s
|
超大型/巨大型機械設備
|
0 ~2.80 mm/s
|
2.81 ~ 7.10 mm/s
|
7.11 ~18.0 mm/s
|
> 18 mm/s
|
規格:
|
加速度計(PA-01)
|
|
|
靈敏度
|
5mV/(m/s²)(±10%)
|
|
加速度範圍
|
200m/s²
|
|
振幅非線性度
|
±1%
|
|
頻率響應
|
5Hz至10kHz (±10%), 10kHz至15kHz (±3dB)
|
|
共振頻率
|
27kHz
|
|
橫向靈敏度
|
≦5%
|
|
尺寸/重量
|
46(H) x 19(D) mm / 46 g
|
|
加速度計(PA-02)
|
|
|
靈敏度
|
10mV/(m/s²)(±10%)
|
|
加速度範圍
|
100m/s²
|
|
振幅非線性度
|
±1%
|
|
頻率響應
|
5Hz至5kHz (±10%), 5kHz至12kHz (±3dB)
|
|
共振頻率
|
20 kHz
|
|
橫向靈敏度
|
≦5%
|
|
尺寸/重量
|
52(H) x 22(D) mm / 72 g
|
|
測量範圍 (使用PA-01 或 PA-02)
|
|
|
ACC (加速度)
|
0.02至200m/s² EQ PEAK 1Hz至5kHz
|
|
VEL (速度)
|
0.3至1000mm/s RMS 3Hz至1kHz
0.1至1000mm/s RMS 10Hz至1kHz
|
|
DISP (位移)
|
0.02至100mm EQ PEAK 3Hz至500Hz
0.001至100mm EQ PEAK 10Hz至500Hz
|
|
頻率範圍
|
|
|
ACC (加速度)
|
3Hz至1kHz, 3Hz至5kHz, 1Hz至100Hz, 3Hz至20kHz
|
|
VEL (速度)
|
10Hz至1kHz, 3Hz至1kHz
|
|
DISP (位移)
|
1Hz至500Hz, 3Hz至500Hz
|
|
滿刻度測量範圍
|
|
|
使用 PA-01及加速度計之靈敏度
|
1.0至9.9mV/(m/s²)
|
|
ACC (加速度)
|
1, 10, 100, 1000m/s²
|
|
VEL (速度)
|
10, 100, 1000mm/s
|
|
DISP (位移)
|
0.1, 1, 10, 100mm
|
|
顯示值
|
|
|
加速度
|
RMS, EQ PEAK
|
|
速度
|
RMS, EQ PEAK
|
|
位移
|
RMS, EQ PEAK, EQ p-p
|
|
加速度計靈敏度設定範圍
|
0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s²)
|
|
操作環境
|
|
|
加速度計
|
-20至+70°C , 最大90%RH
|
|
振動計
|
-10至+50°C , 最大90%RH
|
|
手動記錄
|
99組
|
|
自動記錄
|
Micro SD卡
|
|
電力
|
4只3號電池、交流轉換器 (選購)
|
|
電池壽命
|
約8小時
|
|
尺寸 / 重量
|
158(L) × 78(W) × 40(H)mm / 286g
|
|
附件
|
說明書、電池、光碟軟體、micro-USB纜線
|
