電力鉤錶
Power Clamp Meter.jpg)

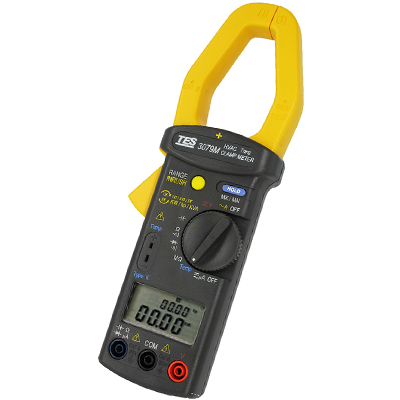

TES-3079M
AC 1000A 鈎錶
產品特點Product Features
- 十合一多功能鉤錶
- 電壓、電流、瓦特、馬力、電阻、視在功率、虛功率、相角、頻率、溫度 、電容、二極體、功率因數 、檢相器
- 真均方根讀值/雙液晶顯示/自動關機
電氣規格 (23℃±5℃)：
交流電流真有效值 (Trms) (50Hz to 400Hz)
|
範圍
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
|
99.99A
|
10mA
|
±2% ±30dgts (50, 60Hz)
±4% ±30dgts (40~400Hz)
|
0.10A
|
1000A ac
|
|
999.9A
|
100mA
|
1.0A
|
馬達啟動電流(ACA Inrush Current )
|
範圍
|
解析度
|
靈敏度
|
測量時間
|
過載保護
|
|
99.99A
|
0.01A
|
> 5A
|
100mS
|
1000A ac
|
|
999.9A
|
0.1A
|
> 50A
|
微安培真有效值 (Trms) : (AC+DC) (負載壓降 : 5mV/µA)
|
範圍
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
|
99.99μA
|
10nA
|
±1% ±30dgts
|
0.20μA
|
600V
|
|
999.9μA
|
100nA
|
2.0µA
|
交流電壓真有效值 (Trms) (50Hz to 400Hz)
|
範圍
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
|
999.9mV
|
0.1mV
|
±1% ±30dgts (50, 60Hz)
±2% ±30dgts (40~400Hz)
|
2.0mV
|
600V ac
|
|
9.999V
|
1mV
|
0.020V
|
||
|
99.99V
|
10mV
|
0.20V
|
||
|
600.0V
|
100mV
|
2V
|
輸入阻抗 : 3MΩ
直流電壓
|
範圍
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
|
999.9mV
|
0.1mV
|
±1.0% ±30dgts
|
2.0mV
|
600V
|
|
9.999V
|
1mV
|
0.020V
|
||
|
99.99V
|
10mV
|
0.20V
|
||
|
600.0V
|
100mV
|
2V
|
輸入阻抗 : 3MΩ
電阻(Ω)：(蜂鳴器導通值<40Ω在 999.9Ω檔) :
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
999.9Ω
|
100mΩ
|
±1% ±10dgts
|
600V
|
|
9.999KΩ
|
1Ω
|
||
|
99.99KΩ
|
10Ω
|
||
|
999.9KΩ
|
100Ω
|
高電阻 (MΩ)
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
9.999MΩ
|
1KΩ
|
±5% ±10dgts
|
600V
|
|
99.99MΩ
|
10KΩ
|
頻率(Hz)
|
範圍
|
解析度
|
準確度
|
靈敏度
|
|
40Hz/1KHz
|
0.1Hz
|
±0.5%rdg ±2dgts
|
ACV>1.2V, ACA>6A
|
3f相序指示(PHAS)
|
範圍
|
頻率反應
|
過載保護
|
|
80V ~ 480V
|
50Hz / 60Hz
|
600V ac
|
二極體：(導通值<40mV)
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
2.000V
|
1mV
|
±2% ±1dgt
|
600V
|
電容
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
10.000μF
|
1nF
|
±1.5% ±5dgts
|
600V
|
|
100.00μF
|
10nF
|
||
|
1000.0μF
|
100nF
|
||
|
7000μF
|
1μF
|
±2.5% ±15dgts
|
溫度(°C/°F) (Type K 熱電耦)
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
-50°C to 900°C
|
0.1°C
|
±0.2% ±1°C
|
30V ac or 60V dc
|
|
-58°F to 1000°F
|
0.1°F
|
±0.2% ±2°F
|
1∅/3∅瓦特(KW) : (PF>0.5 or θ<60º)
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
99.99KW
|
10W
|
±5%rdg ±30dgts (50, 60Hz)
|
600V ac/
1000A ac |
|
600.0KW
|
100W
|
1∅/3∅馬力 (HP) :
|
範圍
|
解析度
|
準確性
|
過載保護
|
|
99.99HP
|
0.01HP
|
±5%rdg ±30dgts
(50, 60Hz)
|
600V ac/
1000A ac |
|
800.0HP
|
0.1HP
|
1∅/3∅視在功率(KVA)
|
範圍
|
解析度
|
準確度
|
過載保護
|
|
99.99KVA
|
10VA
|
±2.5%rdg ±30dgts
|
600V ac/1000A ac
|
|
600.0KVA
|
100VA
|
1∅/3∅相角( θ) (50Hz, 60Hz)
|
範圍
|
解析度
|
準確度
|
靈敏度
|
|
-60º ~ 0º ~ +60º
|
0.1º
|
±6.0º
|
ACV>100V, ACA>10A
|
1∅/3∅功率因素(PF)
|
範圍
|
解析度
|
計算值
|
靈敏度
|
|
0 ~ +1
|
0.001
|
PF=COSθ
|
ACV>100V, ACA>10A
|
|
智慧型大樓維修應用： |
電氣應用： |
|
¨檢測馬達及壓縮機之動作電流。 ¨使用溫度測量之最大及最小值記錄功能， ¨測量運轉 / 啟動電容器。 ¨確認低壓控制信號。 ¨測量防火安全裝置電流值。 ¨確認電力來源。 ¨使用最大及最小值時間記錄功能以分析 ¨高達100MΩ之阻抗測量。 |
¨檢測電力電路。 ¨檢測負載平衡狀態。 ¨單相/三相(3P3W/3P4W)功率測量。 ¨評估電氣接觸好壞。 ¨捉取馬達湧浪電流值。 ¨了解最大電力需量期間。 ¨證實電力電壓穩定度。 ¨監測馬達及其它負載過熱現象。 ¨檢測馬達運轉 / 啟動電容器電容值。 ¨檢知3f相序 |
