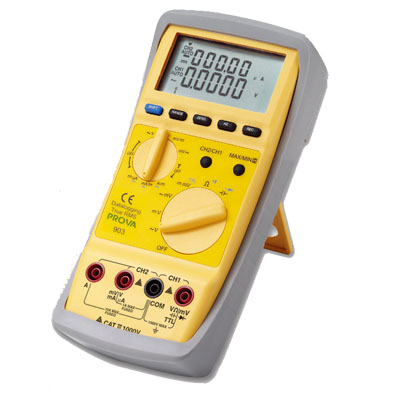

PROVA-901/ PROVA-903

萬用電錶

產品特點Product Features
  • 60,000解析度(4 5/6位)和雙通道輸入
  • 0.03%直流和0.1%交流準確度(最佳)
  • 200KHz (最大) 的頻寬與真均方根值
  • 交流電壓與電流精準迅速的回應
  • 比桌上型電表更好的交流準確度
  • 比桌上型電表更多功能
  • 1/3桌上型電表的價錢
  • 如同雙通道示波器一樣可以觀察與記錄兩點電壓關係
  • 可以觀察與記錄電流與電壓的關係
  • 頻率和工作週期的同時顯示
  • 使用個人電腦透過RS-232介面紀錄雙通道資料
  • 雙通道記錄10,708筆獨立資料 (僅限PROVA 903)
萬用電錶

電氣規格: (23±5)

下方所列之準確度係針對第一通道(通道12). 當雙通道同時使用時有另外的規格

詳細資料請參閱所附雙通道規格表下表中的準確度亦涵括了相對值.

 準確度的表達方式為讀值的±%加減位數.

AC交流電壓:

範圍 (ACV)

解析度

準確度 (50/ 60Hz)

準確度 (45Hz – 1KHz)

60.000mV

0.001mV

±0.1%±20dgts

±0.3%±20dgts

600.00mV

0.01mV

±0.1%±20dgts

±0.3%±20dgts

6.0000V

0.0001V

±0.1%±20dgts

±0.3%±20dgts

60.000V

0.001V

±0.1%±20dgts

±0.6%±20dgts

600.00V

0.01V

±0.1%±20dgts

±0.6%±20dgts

1000.0V (0-400V)

0.1V

±0.1%±20dgts

±2%±30dgts

1000.0V (400-1000V)

0.1V

±0.1%±20dgts

(45Hz – 400Hz) ±2%±30dgts



























範圍

(ACV)

準確度

(20Hz - 45Hz)

準確度

(1KHz– 10KHz)

準確度

(10KHz– 20KHz)

60.000mV

±0.8%±25dgts

±2%±20dgts

±2.5%±20dgts

600.00mV

±0.8%±25dgts

±1%±20dgts

±2.5%±20dgts

6.0000V

±0.8%±25dgts

±1%±20dgts

±2.0%±20dgts

60.000V

±0.8%±25dgts

±1%±20dgts

±2.0%±20dgts

600.00V (0-400V)

±0.8%±25dgts

±5%±20dgts

Not Specified

600.00V (400-600V)

±0.8%±25dgts

Not Specified

Not Specified

1000.0V (0-400V)

±0.8%±25dgts

±2%±40dgts

Not Specified

1000.0V (400-1000V)

±0.8%±25dgts

Not Specified

Not Specified































範圍

(ACV)

準確度

(20KHz – 50KHz)

準確度

(50KHz– 100KHz)

準確度

(100KHz-200KHz)

60.000mV

±4%±40dgts

±4%±40dgts

Not Specified

600.00mV

±2%±40dgts

±2%±40dgts

±2%±40dgts

6.0000V

±2%±40dgts

±2%±40dgts

±2%±40dgts

60.000V

±4%±40dgts

±4%±40dgts

Not Specified

600.00V

Not Specified

Not Specified

Not Specified

1000.0V

Not Specified

Not Specified

Not Specified

























DC直流電壓(輸入阻抗:10MΩ)

範圍

解析度

準確度

過載保護

60.000mV

0.001mV

±0.1%±5dgts

DC 1000V

600.00mV

0.01mV

±0.03%±3dgts

DC 1000V

6.0000V

0.0001V

±0.03%±3dgts

DC 1000V

60.000V

0.001V

±0.03%±3dgts

DC 1000V

600.00V

0.01V

±0.03%±3dgts

DC 1000V

1000.0V

0.1V

±0.04%±3dgts

DC 1000V























AC交流電流

範圍 (ACA)

解析度

準確度 (50/60Hz)

準確度 (45Hz – 1KHz)

600.00μA

0.01μA

±0.3%±20dgts

±0.4%±20dgts

6000.0μA

0.1μA

±0.3%±20dgts

±0.4%±20dgts

60.000mA

0.001mA

±0.3%±20dgts

±0.4%±20dgts

600.00mA

0.01mA

±0.3%±20dgts

±0.4%±20dgts

1.0000A

0.0001A

±0.3%±20dgts

±0.4%±20dgts

10.000A

0.001A

±0.5%±20dgts

±0.5%±20dgts

























 範圍 (ACA)

準確度

(20Hz - 45Hz)

準確度

(1KHz – 10KHz)

準確度

(10KHz – 20KHz)

600.00μA

±1%±20dgts

±2%±20dgts

±1%±20dgts

6000.0μA

±1%±20dgts

±2%±20dgts

±1%±20dgts

60.000mA

±1%±20dgts

±0.5%±20dgts

±1%±20dgts

600.00mA

±1%±20dgts

±0.5%±20dgts

±1%±20dgts

1.0000A

±1%±20dgts

±1.5%±20dgts

Not Specified

10.000A

±2%±20dgts

±1.5%±20dgts

Not Specified

























  DC直流電流:

範圍

解析度

準確度

600.00μA

0.01μA

±0.2%±10dgts

6000.0μA

0.1μA

±0.1%±10dgts

60.000mA

0.001mA

±0.2%±10dgts

600.00mA

0.01mA

±0.1%±10dgts

1.0000A

0.0001A

±0.1%±10dgts

10.000A

0.001A

±0.3%±10dgts























電阻: (Ω)

範圍

解析度

準確度

超載保護

  999.99Ω

0.01Ω

±0.19%±8dgts

AC 1000V

9.9999KΩ

0.0001KΩ

±0.39%±3dgts

AC 1000V

99.999KΩ

0.001KΩ

±0.39%±3dgts

AC 1000V

999.99KΩ

0.01KΩ

±0.19%±3dgts

AC 1000V

9.9999MΩ

0.0001MΩ

±0.2%±6dgts

AC 1000V

40.000MΩ

0.001MΩ

±1%±6dgts

AC 1000V























雙通道補充規格 (DC-400Hz)

如果進行雙通道的測量,以下的精準度應加入原來所訂的準度



ACV (通道2)

DCV (通道2)

ACA (通道2)

DCA (通道2)

ACV

(通道

1)

±1%

± (V1 – V2)
* 200 PPM

(通道1, 通道2)

±0.5%

± (V1 – V2)
* 20 PPM

(通道1, 通道2)

±0.1μA/ V (μA,通道2)

±1μA / V (mA,通道2)

±0.2mA / V (A, 通道2)

±2mV / A (mV, 通道1)

±5mV / A (V, 通道1)

±0.25%

(通道1, 通道2)

DCV

(通道

1)

±0.5% ± (V1 – V2) * 20 PPM

(通道1, 通道2)

±0.25%

(通道1, 通道2)

±0.25%

(通道1, 通道2)

±0.25%

(通道1, 通道2)

(V1-V2) * PPM 的結果是伏特

V1: 通道中所讀取的電壓
V2:
通道中所讀取的電壓
PPM:
百萬分之幾

  導通):(開路電壓約3V)

範圍

解析度

嗶嗶聲

超載保護

999.99Ω

0.01Ω

< 40Ωapprox.

AC 1000V







電容:(自動檔)

範圍

解析度

準確度

  60.00nF

0.01nF

±0.8%±5dgts

600.0nF

0.1nF

±1.5%±5dgts

6.000μF

0.001μF

±1.5%±5dgts

60.00μF

0.01μF

±2.0%±5dgts

490.0μF

0.1μF

±3.5%±5dgts



















電容:(動檔)

範圍

解析度

準確度

99.99nF

0.01nF

±0.8%±5dgts

999.9nF

0.1nF

±1.5%±5dgts

9.999μF

1μF

±1.5%±5dgts

99.99μF

0.01μF

±2.0%±5dgts

999.9μF

0.1μF

±3.5%±5dgts





















二極體:Diode(開路電壓大約3V, 過載保護AC 1000V

範圍

解析度

準確度

短路電路電流

3.0000V

0.0001V

±2%±5dgts

0.8 mA typical









頻率:TTL方波)

範圍

解析度

準確度

超載保護

1.000Hz – 2MHz

0.0001Hz–0.0001MHz

±0.005%±4dgts

AC 1000V









工作週期(%, TTL方波, 1Hz – 600KHz)

範圍

解析度

準確度

超載保護

0.001% - 9.999%

0.001%

±30d/KHz±30dgts

AC 1000V

10.00% – 100.00%

0.01%

±3d/KHz±3dgts

AC 1000V











頻率:(正弦波)

範圍

解析度

準確度

超載保護

1.0000Hz– 200KHz

0.0001Hz–100Hz

±0.02%±4dgts

AC 1000V









工作週期%, 正弦波)

範圍

解析度

準確度

超載保護

0.001% – 100.00%

0.001% – 0.01%

Not specified

AC 1000V









一般規格:

電池種類:

9V

保險絲:



快速1A/ 1000VmA/ μA輸入端)

快速 20A/ 1000VA輸入端)

螢幕顯示:

5+5LCD帶類此線段圖

範圍選擇:

自動與手動

取樣週期:

ACV, ACA: 2/ (大約)

DCV, DCA: 4/ (大約)

過載警示:

OL

消耗電流:

6 mA (大約)

電源不足警示:

工作溫度:

-10°C ~ 40°C

工作濕度:

小於85%相對濕度

高度:

最高2000公尺

儲存溫度:

-20°C ~ 60°C

儲存濕度:

小於75%相對濕度

尺寸(長寬高):

207mm() x 101mm () x 47mm ()

8.15" () x 4" () x 1.85" ()

重量:

430g / 15.2oz (含電池)

配件:

說明書x 1

9V 電池x 1

USBRS-232 x 1

軟體光碟 x 1

軟體說明書 x 1
