PRODUCT CATALOG
鉤錶

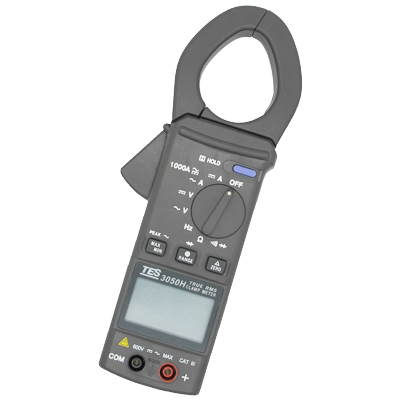

DC/AC Current Clamp Meter
TES-3050H
數位鈎錶
產品特點Product Features
- 3-3/4 位LCD含類比條碼顯示
- 自動換檔於電壓、歐姆及頻率測量
- 自動關機功能
- 資料鎖定功能
- 最大值/最小值記錄功能
- 零調/相對值功能
- 峰值鎖定模式(ACV及ACA功能下)
測量規格:
Ø直流電流DCA:自動/手動選檔
範圍 | 解析度 | 準確度 | 過載保護 |
400A | 0.1A | ±(2% + 5) | 1100A |
1000A | 1A |
Ø 交流電流ACA :自動 / 手動選檔 (低通濾波器)
範圍
|
解析度
|
準確度
|
過載保護
|
頻率響應
|
400A
|
0.1A
|
±(2%+10)
|
1100A
|
40~400 Hz
|
1000A
|
1A
|
Ø 直流電壓DCV:自動 / 手動選檔
範圍 | 解析度 | 準確度 | 輸入阻抗 | 過載保護 |
400mV | 0.1 mV | ≒ 11MΩ | AC / DC 600V | |
4V | 0.001V | ±(0.75%+2) | ≒ 10MΩ | |
40V | 0.01V | |||
400V | 0.1V | |||
600V | 1V |
Ø 交流電壓ACV:自動 / 手動選檔 (低通濾波器)
範圍 | 解析度 | 準確度 | 輸入阻抗 | 過載保護 | 頻率響應 | |
50~60Hz | 400Hz | |||||
4V | 0.001V | ±(1.2%+5) | ±(2.5%+10) | ≒11MΩ | AC / DC 600V | 40~400Hz |
40V | 0.01V | ≒10MΩ | ||||
400V | 0.1V | |||||
600V | 1V | ±(1.5%+5) | ±(3%+10) |
Ø 電阻Ω:自動 / 手動選檔
範圍
|
解析度
|
準確度
|
最大開路電壓
|
過載保護
|
400Ω
|
0.1Ω
|
±( 1﹪+5)
|
≦ 0.5 VDC
|
600Vrms
|
4KΩ
|
0.001KΩ
|
±( 1﹪+3)
|
||
40KΩ
|
0.01KΩ
|
|||
400KΩ
|
0.1KΩ
|
|||
4000KΩ
|
1KΩ
|
|||
40MΩ
|
0.01MΩ
|
±( 1.5﹪+3)
|
Ø 電壓頻率測量Hz:自動選檔
範圍 | 解析度 | 準確度 | 靈敏度 | 過載保護 |
100Hz | 0.01Hz | ±( 0.1﹪+2) | 100mV | 600Vrms |
1KHz | 0.1Hz | |||
5KHz | 0.001KHz |
Ø 電流頻率測量Hz:自動選檔
範圍 | 解析度 | 準確度 | 靈敏度 | 過載保護 |
100Hz | 0.01Hz | ±( 0.5﹪+5) | 5A | 1100A |
1KHz | 0.1Hz |
Ø導通測量
範圍 | 動作範圍 | 最大開路電壓 | 過載保護 |
≦ 40Ω | ≦ 0.5V | 600Vrms |
Ø二極體測量
範圍 | 解析度 | 準確度 | 最大測試電流 | 最大開路電壓 | 過載保護 |
2.000V |
0.001V | ±(1%+2) | 1.0mA | 3.2V | 600Vrms |
峰值鎖定PEAK測量
Ø 交流電流ACA:低通濾波器
範圍 | 解析度 | 準確度 | 過載保護 |
400A | 0.1A | ±(2.5%+10) | 1100A |
1000A | 1A |
Ø
交流電壓ACV:低通濾波器
範圍 | 解析度 | 準確度 | 輸入阻抗 | 過載保護 |
4V | 0.001V | ±(2.5%+10) | ≒ 11MΩ | AC / DC 600V |
40V | 0.01V | ≒ 10MΩ | ||
400V | 0.1V | |||
600V | 1V |
『註』:峰值鎖定最小獲得時間≦100mS)
一般規格:
讀值顯示: 3-3/4位液晶顯示器最大讀值3999,類比顯示。
檔位選擇: 所有功能範圍均以一旋轉開關選擇,操作方便。
極性表示: 負輸入自動顯示 " - " 號。
過載指示: LCD 最高位數 " OL " 閃爍,且蜂鳴器會發出
"嗶嗶" 聲之連續警告聲。
低電池指示: 自動低電池偵測,電池電壓低於工作電壓,將顯示" "。
取樣率: 數位顯示取樣率每秒 2 次。類比顯示取樣率每秒 20 次。
電源供給: 9V 電池一只。
電池壽命: 連續使用約100小時(鹼性電池)。
自動關機裝置: 30 分鐘。
鉤部最大開口: 46mm
操作溫濕度: 0°C到50°C(低於80%之相對濕度)
儲存溫濕度: -10°C到60°C(低於70%之相對濕度)
尺寸: 239 (長)×66 (寬)×34 (高)mm。
重量: 約430克。
附件: 說明書、電池、測試棒、皮套。
