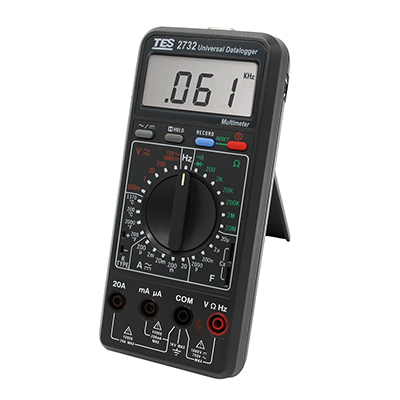

数位电表
- 资料收集 (工厂 / 实验室)
- DMM 经由RS-232接口与PC沟通
- 数据记录功能可记录 4048 笔数据
- V, A, Ohm, Hz, Cx 及 ℃/ ℉ 直接输入
- Go/No Go (警报输出) 使用于控制
电气规格 :
温度23±5℃，相对湿度: 80％ RH 以下
准确度表示法为±( …读数＋…位数 )
⊕ 直流电压 ( DCV )
|
范围 |
分辨率 |
准确度 |
输入阻抗 |
过载保护 |
|
200mV |
0.1mV |
0.5%+1 |
10MΩ |
600Vrms |
|
2V |
1mV |
1100Vrms |
||
|
20V |
10mV |
|||
|
200V |
100mV |
|||
|
1000V |
1V |
0.5%+2 |
⊕ 交流电压 ( ACV ) ( 50Hz ~ 500Hz )
|
范围 |
分辨率 |
准确度 |
输入阻抗 |
过载保护 |
|
200mV |
0.1mV |
1%+5 |
10MΩ |
600Vrms |
|
2V |
1mV |
750Vrms |
||
|
20V |
10mV |
|||
|
200V |
100mV |
|||
|
750V |
1V |
1.2%+5 |
⊕ 直流电流 ( DCA )
|
范围 |
分辨率 |
准确度 |
最大开路电压 |
过载保护 |
|
200μA |
0.1μA |
1%+1 |
0.35V |
0.5A / 250V 保险丝及二极管 |
|
2mA |
1μA |
|||
|
20mA |
10μA |
|||
|
200mA |
100μA |
|||
|
20A |
10mA |
1.2%+3 |
0.8V |
20A / 380V 保险丝 |
⊕ 交流电流 ( ACA ) ( 50Hz ~ 500Hz )
|
范围 |
分辨率 |
准确度 |
最大开路电压 |
过载保护 |
|
200μA |
0.1μA |
1.2%+3 |
0.35V |
0.5A / 250 V 保险丝及二极管 |
|
2mA |
1μA |
|||
|
20mA |
10μA |
|||
|
200mA |
100μA |
|||
|
20A |
10mA |
1.5%+5 |
0.8V |
20A / 380V 保险丝 |
⊕ 电阻 ( Ω )
|
范围 |
分辨率 |
准确度 |
最大开路电压 |
过载保护 |
|
200Ω |
0.1Ω |
0.8%+2 |
3.2V |
600Vrms |
|
2KΩ |
1Ω |
0.5V |
||
|
20KΩ |
10Ω |
|||
|
200KΩ |
100Ω |
|||
|
2MΩ |
1KΩ |
|||
|
20MΩ |
10KΩ |
1.5%+3 |
⊕ 二极管 (
)
|
范围 |
分辨率 |
准确度 |
最大 |
最大 |
过载保护 |
|
|
1mV |
2%+ 2 |
1.0mA |
3.2V |
600Vrms |
⊕ 导通测量 (
)
|
范围 |
分辨率 |
动作范围 |
最大 |
过载保护 |
|
|
0.1Ω |
约 30Ω以下响 |
3.2V |
600Vrms |
⊕ 频率测量( Hz )
|
范围 |
分辨率 |
准确度 |
最大灵敏度 |
过载保护 |
|
2KHz |
1Hz |
0.5%+2 |
1.5Vrms |
600Vrms |
|
20KHz |
10Hz |
|||
|
200KHz |
100Hz |
|||
|
2000KHz |
1KHz |
|||
|
10MHz |
10KHz |
3Vrms |
⊕ 温度测量 ( TEMP )
温度棒型式：使用 K ( CA ) 型式
范围
|
分辨率
|
准确度
|
℃
|
0.1/1℃
|
0℃~ 200℃ ±(0.5%+1.5℃ )
-50℃~ 0℃ ±( 1% + 2℃ )
200℃~ 1300℃ ±( 1% + 2℃ )
|
℉
|
0.1/1℉
|
0℉~ 200℉ ±( 0.5% + 3℉ )
-58℉~ 0℉ ±( 1% + 5℉ )
200℉~ 1999℉ ±( 1% + 4℉ )
|
⊕ 电容测量 (F)
|
范围 |
分辨率 |
准确度 |
测试频率 |
|
2000pF |
1pF |
3%+10 |
400Hz |
|
200nF |
100pF |
||
|
2μF |
1nF |
||
|
20μF |
10nF |
一般规格：
读值显示：3 1/2 位液晶显示器，最大读值1999。
取样率 ：每秒 2.5 次。
电源供给：单个 9V电池或 006P或 IEC6F22或 NEDA 1604，
或使用 9V 直流 0.3W 电压转换器。
电池寿命：连续使用约 60 小时。
操作温度：0℃到 40℃ ( 低于 80% 之相对湿度 )
储存温湿度：-10℃到 60℃ ( 低于 70% 之相对湿度 )
尺寸：180 (长) × 82 (宽) × 38 (高)mm。
重量：约 365 克。
附件：使用说明书、保险丝、测试棒、温度棒(TP-K01)、
电池、操作软件、RS-232计算机线。
