绘图示电力及谐波分析仪

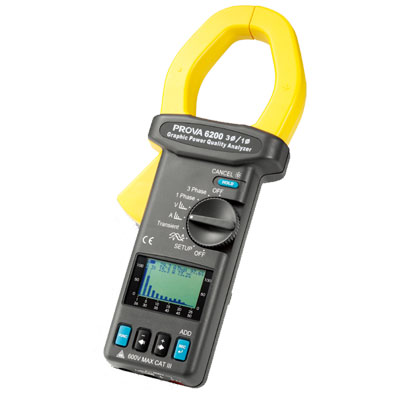

PROVA-6200

绘图示电力及谐波分析仪

产品特点Product Features
  • 电力质量分析仪能使用于单相或平衡三相系统
  • 电压及电流谐波分析 (1 至 50 阶)
  • 电压真均方根值量测,准确度为读值的 ±0.5% 范围内
  • 电流真均方根值量测,准确度为读值的 ±1% 范围内
  • 电压及电流绘图式波形显示
  • 绘图式向量图显示
  • 瞬时侦测及数据记录 (骤升、骤降、及停电瞬时侦测)
  • 快速峰值取样功能 (39μs 对 50 Hz;33μs 对 60Hz)
  • 有效功率 (W、KW、HP)、无效功率 (VAR、KVAR)、及视在功率 (VA、KVA) 量测
  • 功率因子 (PF)、相位角 (Φ)、及电能 (WH、KWH) 量测
  • 平衡三相电力质量量测
  • 电压转换比值 (VT) 设定 (1 ~ 3000)
  • 量测值保留 (Hold) 功能
  • 电源自动关闭功能 (15 分钟)
  • 可将数据记录及下载至PC

电器规格: (23℃±5)

有效功率 (AC Watt):

范围
(0 ~ 1500A)
分辨率
读值误差
> 20 V  > 20A
< 20V  < 20A
10.0 999.9 W
0.1W
±2% ±20dgts
±2% ±40dgts
1.000 9.999 KW
0.001 KW
±2% ±20dgts
±2% ±40dgts
10.00 99.99 KW
0.01 KW
±2% ±20dgts
±2% ±40dgts
100.0 999.9 KW
0.1 KW
±2% ±20dgts
±2% ±40dgts
1000 9999 KW
1 KW
±2% ±20dgts
±2% ±40dgts

视在功率 (AC Apparent Power, VA):

范围
(0 to 1500A)
分辨率
读值误差
> 20 V  > 20A
< 20V  < 20A
10.0 999.9 VA
0.1VA
±2% ±20dgts
±2% ±40dgts
1.000 9.999 KVA
0.001 KVA
±2% ±20dgts
±2% ±40dgts
10.00 99.99 KVA
0.01 KVA
±2% ±20dgts
±2% ±40dgts
100.0 999.9 KVA
0.1 KVA
±2% ±20dgts
±2% ±40dgts
1000 9999 KVA
1 KVA
±2% ±20dgts
±2% ±40dgts

无效功率 (AC Reactive Power, VAR):

范围

(0 to 1500A)

分辨率

读值误差

> 20 V  > 20A

< 20V  < 20A

10.0999.9 VAR
0.1 VAR
±2% ±30dgts
±3% ±40dgts
1.0009.999 KVAR
0.001 KVAR
±2% ±30dgts
±3% ±40dgts
10.0099.99 KVAR
0.01 KVAR
±2% ±30dgts
±3% ±40dgts
100.0999.9 KVAR
0.1 KVAR
±2% ±30dgts
±3% ±40dgts
1000 9999 KVAR
1 KVAR
±2% ±30dgts
±3% ±40dgts


功率因素 (PF)

范围
分辨率
误差
> 20 V  > 20A
< 20V  < 20A
0.000 1.000
0.001
± 0.04
±0.1

电压转换率比值 (VT ratio) 范围: 1 ~ 3000

电功率 (WH  KWH, 0WH ~ 999,999KWH)

          WH = W * 时间 (小时)

交流电流 (过载保护AC 2000A)

范围
分辨率
读值误差
10.0  1500.0 A
0.1 A
±2.0% ± 5dgts

交流电压 (过载保护AC 800V)

范围

分辨率

读值误差

10.0 V 600.0 V

0.1 V

±0.5% ± 5dgts

交流电压谐波百分比

范围
分辨率
误差
1 20th
0.1%
±2%
21 50th
0.1%
4% of reading ±2.0%

交流电压谐波强度

范围
分辨率
误差
1 20th
0.1%
±2% ± 0.5V
21 50th
0.1%
4% of reading ±0.5V

交流电流谐波百分比

范围
分辨率
误差
1 20th
0.1%
±2%
21 50th
0.1%
4% of reading ±2.0%

交流电流谐波强度

范围
分辨率
误差
1 20th
0.1%
±2% of range ±0.4A
21 50th
0.1%
±4% of range ±0.4A

相位角 (Φ)

范围
分辨率
误差
-180° to 180°
0.1°
± 2°
0° to 360°
0.1°
± 2°

总谐波失真 (THD)

范围
分辨率
误差
0.0 20%
0.1%
± 2%
20 100%
0.1%
± 6% of reading ± 1%
100 999.9 %
0.1%
± 10% of reading ± 1%

交流电压峰值 (均方根值> 20V)  交流电流峰值 (均方根值>30A)

范围
取样时间
读值误差
50 Hz
39 μs
± 5% ± 50 digits
60 Hz
33 μs
± 5% ± 50 digits

交流电压频率 (均方根值 > 30V)  交流电流频率 (均方根值 > 30A )

范围
分辨率
误差
46 65
0.1
± 0.3Hz



一般规格

导线直径:
55mm (约略)
65 x 24mm (bus bar)
电池种类:
3号电池两枚(1.5V )
显示器:
128 X 64 点矩阵LCD附背光
档位选择:
自动
过载显示:
OL
耗电量:
10毫安 (约略)
自动关机:
开机后15分钟
显示更新时间:
一周期取样数:
512 (电压V或电流A)
256 (功率W)
操作温度:
-10° 50°C
操作湿度:
小于85%相对湿度
量测高度:
最高 2000 公尺
储存温度:
-20° 60°C
储存湿度:
小于75%相对湿度
尺寸:
271mm () x 112mm () x 46mm ()
10.7" () x 4.4" () x 1.8" ()
重量:
647g / 22.8 oz (含电池)
附件:
使用手册 x 1
1.5V 电池 x 2
软件光盘片 x 1
软件使用手册 x 1
手提包 x 1
测试棒
鳄鱼夹
RS232USB线 x 1
