钩表

DC/AC Current Clamp Meter
TES-3100 / TES-3101 / TES-3102

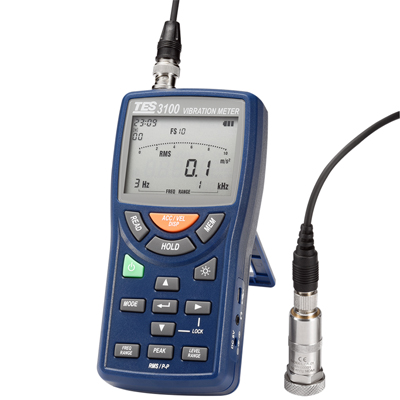

振动计

产品特点Product Features
  • 测量加速度,速度及位移
  • RMS、EQ PEAK与EQ P-P 量测
  • 优质加速度计,有效降低外界环境干扰
  • 使用不同灵敏度的加速度计可得到较宽范围之振动测量
  • 最大值/最小值记录功能
  • USB接口输出 (3101, 3102)
  • 手动记录100笔
  • 自动记录 micro SD卡4GB (3101, 3102)
  • 耳机输出以侦测机械零件之噪音
振动计



加速度计PA-01   (3100, 3101, 3102)

灵敏度

5mV/(m/s²)(±10%)

加速度范围

100 g pk(980m/s²)

振幅非线性度

5%

频率响应

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振频率

15 kHz

横向灵敏度

5%

尺寸/重量

46(H) x 17(D) mm /  45 g

加速度计PA-02   (3102)

灵敏度

10mV/(m/s²)(±10%)

加速度范围

50 g pk(490m/s²)

振幅非线性度

2%

频率响应

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振频率

15 kHz

横向灵敏度

5%

尺寸/重量

50(H) x 20(D) mm /  78 g

测量范围 (使用PA-01 PA-02)

ACC (加速度)

0.02200m/s²        EQ PEAK  1Hz5kHz

VEL (速度)

0.31000mm/s      RMS          3Hz1kHz

0.11000mm/s      RMS          10Hz1kHz

DISP (位移)

0.02100mm         EQ PEAK  3Hz500Hz

0.001100mm       EQ PEAK  10Hz500Hz

频率范围

ACC (加速度)

3Hz1kHz, 3Hz5kHz, 1Hz100Hz, 3Hz20kHz

VEL (速度)

10Hz1kHz, 3Hz1kHz

DISP (位移)

1Hz500Hz, 3Hz500Hz

满刻度测量范围

使用 PA-01及加速度计之灵敏度

1.09.9mV/(m/s²)

ACC (加速度)

1, 10, 100, 1000m/s²

VEL (速度)

10, 100, 1000mm/s

DISP (位移)

0.1, 1, 10, 100mm

显示值

加速度

RMS, EQ PEAK

速度

RMS, EQ PEAK

位移

RMS, EQ PEAK, EQ p-p

加速度计灵敏度设定范围

0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s²)

操作环境

加速度计

-20+70, 最大90%RH

振动计

-10+50, 最大90%RH

手动记录

100

自动记录  (3101, 3102)

Micro SD4GB

电力

43号电池、交流转换器(选购)

电池寿命

8小时

尺寸

155(L) × 78(W) × 40(H)mm

附件

说明书、电池、(光盘软件、micro-USB缆线) â (3101, 3102)



加速度计PA-01   (3100, 3101, 3102)

灵敏度

5mV/(m/s²)(±10%)

加速度范围

100 g pk(980m/s²)

振幅非线性度

5%

频率响应

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振频率

15 kHz

横向灵敏度

5%

尺寸/重量

46(H) x 17(D) mm /  45 g

加速度计PA-02   (3102)

灵敏度

10mV/(m/s²)(±10%)

加速度范围

50 g pk(490m/s²)

振幅非线性度

2%

频率响应

10Hz1kHz (±10%), 1kHz15kHz (±3dB)

共振频率

15 kHz

横向灵敏度

5%

尺寸/重量

50(H) x 20(D) mm /  78 g

测量范围 (使用PA-01 PA-02)

ACC (加速度)

0.02200m/s²        EQ PEAK  1Hz5kHz

VEL (速度)

0.31000mm/s      RMS          3Hz1kHz

0.11000mm/s      RMS          10Hz1kHz

DISP (位移)

0.02100mm         EQ PEAK  3Hz500Hz

0.001100mm       EQ PEAK  10Hz500Hz

频率范围

ACC (加速度)

3Hz1kHz, 3Hz5kHz, 1Hz100Hz, 3Hz20kHz

VEL (速度)

10Hz1kHz, 3Hz1kHz

DISP (位移)

1Hz500Hz, 3Hz500Hz

满刻度测量范围

使用 PA-01及加速度计之灵敏度

1.09.9mV/(m/s²)

ACC (加速度)

1, 10, 100, 1000m/s²

VEL (速度)

10, 100, 1000mm/s

DISP (位移)

0.1, 1, 10, 100mm

显示值

加速度

RMS, EQ PEAK

速度

RMS, EQ PEAK

位移

RMS, EQ PEAK, EQ p-p

加速度计灵敏度设定范围

0.10 to 0.99, 1.0 to 9.9, 10 to 99mV (m/s²)

操作环境

加速度计

-20+70, 最大90%RH

振动计

-10+50, 最大90%RH

手动记录

100

自动记录  (3101, 3102)

Micro SD4GB

电力

43号电池、交流转换器(选购)

电池寿命

8小时

尺寸

155(L) × 78(W) × 40(H)mm

附件

说明书、电池、(光盘软件、micro-USB缆线) â (3101, 3102)
