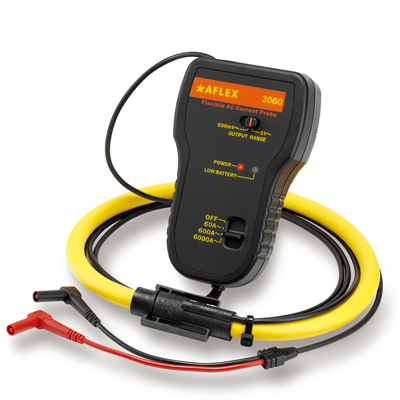

AFLEX-3060

挠性交流电流转换器

产品特点Product Features
  • 三个电流档位: 60A, 600A 和 6000A
  • 模拟输出600mV及1V, 可选择控制或作模拟输出, 容易换算
  • 输出保护, 防止反输入电压破坏, 最高到600V
  • 适用任何电力系统
  • 高频宽, 低相位移
  • 低电池电压显示
挠性交流电流转换器

 电器规格: (23±5)

(5060Hz, 测量导线位于中心的挠性循环内)

滑动开关切换位置

600A AC

6000A AC

         檔位

6 – 600A

60 – 6000A

        输出选择

600mV

1V

600mV

1V

输出讯号

1mV/A

1.66mV/A

0.1mV/A

0.166mV/A

误差

1% of full scale

1% of full scale

线性(10 ~ 100%)

0.2% of reading

0.2% of reading

位置感度

2% of full scale

2% of full scale

外在误差

(从头量起200mm,

< 40A/m)

1% of full scale

1% of full scale

相位角误差

< ± 1˚

< ±1˚

温度系数(0 ~ 70˚C)

0.02% of reading / ˚C

0.02% of reading / ˚C



滑动开关切换位置

60A AC

          檔位

6 – 60A

         输出选择

600mV

1V

输出讯号

10mV/A

16.6mV/A

误差

3% of full scale

线性(10 ~ 100%)

0.2% of reading

位置感度

3% of full scale

外在误差

(从头量起200mm,

< 40A/m)

1% of full scale

相位角误差

< ± 2˚

温度系数 (0 ~ 70˚C)

0.02% of reading / ˚C



直流零位点漂移:                      < 20mVDC (600A AC 檔位)

                                     < 100mVDC (60A AC 檔位)

                                     < 20mVDC (6000A AC 檔位)

 噪声干扰:                           < 2mVACRMS

 带宽 (-3dB):                         10 ~ 10 KHz

 装置阻抗:                            1

一般规格:

挠性线长度:

920mm (36”)

最小弯曲直径:

35mm

探测环连接头直径:

23mm

连接头缆线直径:

14mm

挠性缆线线长:

1700mm

输出缆线线长:

1700mm

仪器尺寸:

130mm() x 80mm()x 43mm()

5.1”() x 3.1”() x 1.7”()

电池:

3AA 1.5V x 2

(碱性, 2000mA小时)

电池寿命:

300小时

工作温度:

-10°C ~ 85°C

工作湿度:

15% ~ 85%相对湿度

量测高度:

最高至2000M

储存温度:

-20°C ~ 85°C

储存湿度:

15% ~ 85%相对湿度

重量:

430g (含电池)

附件:

说明书 x 1

1.5V电池 x 2

携带箱 x 1
