PRODUCT CATALOG
接地电阻/太阳能测试系列
(1).jpg)

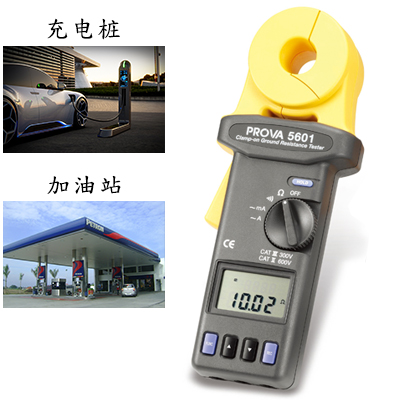

PROVA-5601
钩式接地电阻计
产品特点Product Features
- 非接触式测量接地电阻
- 免辅助电极棒、不用剪线
- 可测电阻：0.025 – 1500Ω
- 接地线漏电流量测范围：0.3mA – 30A
- 钩部直径：23mm
- 电流量测是真均方根值 (TRMS)
- 可程序上下限设定警告；超出上下限，自动哔哔声警告
- 可设定时间自动记录（1-255秒）
- 116组记忆容量
- 有自动关机功能
应用的场所: - 电信系统（大哥大）接地
- 发电厂接地
- 工厂或设备接地
- 有线电视台沿线接地
- 加油站、油槽接地
- 电塔接地
- 避雷针接地
电器规格: (23℃±5℃)
接地电阻: (自动换档)
|
檔 位
|
分辨率
|
读值误差1
|
|
0.025 - 0.250Ω
|
0.002Ω
|
± 1.5% ± 0.05Ω
|
|
0.251 - 1.000Ω
|
0.02Ω
|
± 1.5% ± 0.05Ω
|
|
1.001 – 10.00Ω
|
0.02Ω
|
± 1.5% ± 0.1Ω
|
|
10.01 - 50.00Ω
|
0.04Ω
|
±2.0% ± 0.3Ω
|
|
50.01 – 100.0Ω
|
0.04Ω
|
±2.0% ± 0.5Ω
|
|
100.1 - 200.0Ω
|
0.4Ω
|
± 3.0% ± 1.0Ω
|
|
200.1 - 400.0Ω
|
2Ω
|
± 5.0% ± 5Ω
|
|
400.1 - 600.0Ω
|
5Ω
|
± 10% ± 10Ω
|
|
600.1 – 1500Ω
|
20Ω
|
± 20%
|
1 回路电阻为非电感性, 外部磁场干扰<50A/m, 外部电场导线需置于钩部中心.
2 电阻测量频率: 3.333KHz
上下限设定范围
|
范围 |
分辨率 |
|
|
上限 |
0 - 1510Ω |
1Ω |
|
下限 |
0 - 1510Ω |
1Ω |
接地电流/ 漏电电流 (自动换档, 50/60 Hz, 真均方根值, 波形因子< 3.0)
|
檔 位
|
分辨率
|
读值误差
|
|
0.300 - 1.000 mA
|
0.001 mA
|
± 2.0% ± 0.05 mA
|
|
1.00 - 10.00 mA
|
0.01 mA
|
± 2.0% ± 0.03 mA
|
|
10.0 - 100.0 mA
|
0.1 mA
|
± 2.0% ± 0.3 mA
|
|
100 – 1000 mA
|
1 mA
|
± 2.0% ± 3 mA
|
接地电流 (自动换档, 50/60 Hz, 真均方根值, 波形因子< 3.0)
|
檔 位
|
分辨率
|
读值误差
|
|
0.200 – 4.000 A
|
0.001 A
|
± 2.0% ± 0.03 A
|
|
4.00 – 30.00 A
|
0.01 A
|
± 3.0% ± 0.03 A
|
标准电阻板准确度：± 1%
记忆容量：116笔
记录秒数：1到255秒
一般规格:
|
钩部内径:
|
大约 23 mm (0.9”)
|
|
钩部最大开口:
|
大约 27 mm (1.06”)
|
|
电池种类:
|
9V 方型碱性 (IEC 6 LR61)
|
|
电池寿命:
|
3000笔测量
|
|
显示型态:
|
4位数, 9999计数, 液晶显示
|
|
档位切换:
|
自动
|
|
自动关机:
|
约 4~6 分钟
|
|
过载保护:
|
100A (连续); 200A (五秒)
|
|
过载指示:
|
OL
|
|
消耗电流:
|
40mA
|
|
电力不足显示:
|
 |
|
取样时间:
|
20次 / 秒
|
|
LCD显示更新:
|
2次 / 秒
|
|
操作温度:
|
0°C~ 50°C (14°F ~ 122°F)
|
|
操作湿度:
|
＜85%相对湿度
|
|
使用高度:
|
最高至2000M
|
储存温度:
|
-20°C ~ 60°C (-4°F ~ 122°F)
|
|
储存湿度:
|
＜75%相对湿度
|
|
温度系数:
|
0.1% x (特定规格) / °C
(＜18 °C 或 ＞28°C)
|
|
尺寸:
|
257mm (长) x 100mm(宽) x 47mm(高)
10.1" (长) x 3.9"(宽) x 1.9"(高)
|
|
重量:
|
640g / 1.4 lbs
|
|
配件:
|
标准电阻检测回路板 x 1
9V方型电池(内含) x 1
使用手册 x 1
手提箱 x 1
|
应用的场所:
■ 电信系统（大哥大）接地
■ 发电厂接地
■ 工厂或设备接地
■ 有线电视台沿线接地
■ 加油站、油槽接地
■ 电塔接地
■ 避雷针接地
