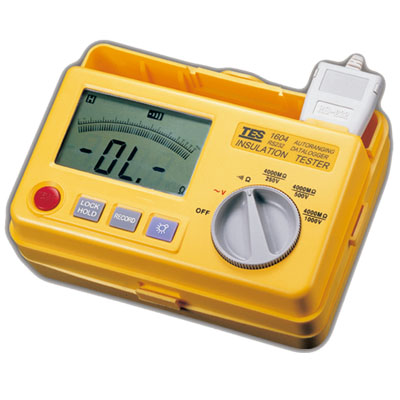

高阻計
Insulation tester
TES-1604
高阻計(RS-232電腦介面)
產品特點Product Features
- 附PC電腦介面
- 3-3/4位液晶顯示器
- Mega歐姆高阻檔位自動換檔
- 50格類比刻劃
- 測試棒携帶簡便
- 絕緣測試有負載電壓1mA電流
- 蜂鳴器短路電流200mA
- 設計符合IEC61557
- RS-232 PC介面(Window版本)
- 16,000筆記錄容量
- 自動放電 CAT II pollution 2 1000V CAT III pollution 2 600V
電氣規格
q 歐姆Ω
|
檔位 |
解析度 |
準確度 |
最大開路端電壓 |
短路電流 |
過載保護 |
|
40Ω |
0.01Ω |
1%+30 |
12.8V |
＞200mA |
220Vrms |
|
檔位 |
解析度 |
準確度 |
最大開路端電壓 |
過載保護 |
.png){kind=small} |
0.01Ω |
<4Ω |
12.8V |
220Vrms |
q 交流電壓～V (40Hz ~ 500Hz)
|
檔位 |
解析度 |
準確度 |
輸入阻抗 |
過載保護 |
|
600V |
0.1V |
1.5%+3 |
4.5MΩ |
750Vrms |
q Meg歐姆
|
檔位 |
解析度 |
準確度 |
端電壓 |
|
4MΩ/40MΩ/400MΩ/4000MΩ/250V |
1KΩ |
3%+5(<2000M) 5%+5(>2000M) |
250V＋20%～-0% |
|
4MΩ/40MΩ/400MΩ/4000MΩ/500V |
500V ＋20%～-0% |
||
|
4MΩ/40MΩ/400MΩ/4000MΩ/1000V |
1000V＋10%～-0% |
|
檔位 |
測試電流 |
短路測試電流 |
|
|
4000MΩ/250V |
1mA |
負載250KΩ |
≦1.5mA |
|
4000MΩ/500V |
負載500KΩ |
||
|
4000MΩ/1000V |
負載 1MΩ |
||
一般規格：
|
讀值顯示 |
80mm x 50mm 大型LCD顯示附類比刻劃 |
|
過載指示 |
超過最大讀值時，LCD會顯示 “ OL ” |
|
低電池指示 |
自動低電池偵測，當電池電壓低於工作電壓時，將顯 示 |
|
取樣率 |
數位顯示每秒2.5次、類比顯示每秒10次 |
|
電源供給 |
1.5伏特AA尺寸8顆 |
|
操作溫濕度 |
0°C到40°C (32°F到104°F), 低於80%之相對濕度 |
|
儲存溫度 |
-10°C到60°C (14°F到140°F) |
|
尺寸 |
190(長)x140(寬)x77(高)mm |
|
重量 |
約900公克 (含電池) |
|
附件 |
測試棒、8顆電池、使用說明書、光碟軟體、肩帶。 |
