接地電阻計
.jpg)

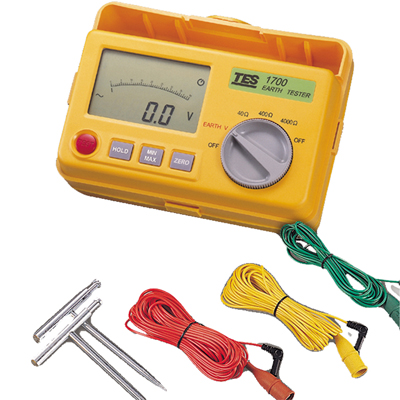

TES-1700
數位接地電阻計
產品特點Product Features
- 具有量測大地電壓功能
- 資料鎖定，最大值/最小值鎖定功能
- 自動關機：約三分鐘
- 測量電流輸出：2mA
- 可作精密的三極式測量，也可自行作方便簡易的二線式測量
- 當輔助接地釘接地電阻過高，LCD將顯示"HΩ"警告
- 設計符合EN 61010-1安全規範
- 歸零調整
測量範圍和精確度 ( 在 23℃和 45-75%RH )
|
功能 |
範圍 |
準確度 |
過載保護 |
|
大地電壓 |
0~ 399.9V (50Hz, 60Hz) |
±(1%位數+4位數) |
400Vrms / 1分鐘 |
|
接地電阻 |
0 ~ 39.99Ω |
±(2%位數+0.2Ω) |
250Vrms / 10秒 |
|
0 ~ 399.9Ω |
±(2%位數+3位數) |
||
|
0 ~ 3999Ω |
電流消耗
|
檔柆 |
電流消耗 |
|
40Ω/400Ω/4000Ω |
58mA |
|
Earth V |
22mA |
一般規格：
q 安全規範：設計符合EN 61010-1 、EN 61557
q 顯示：3 3/4 位液晶顯示及最大讀值3999.
q 絕緣阻抗：當測量時加500VDC，在電路和外殼間具有大於5MΩ的絕緣阻抗
q 抵擋電壓：在電路與外殼間具有3700CV AC/ 1 分鐘抵擋電壓
q 自動關機：約3分鐘
q 尺寸： 190(長) × 140(寬) × 77(高)mm
q 重量：約800公克 (包含電池)
q 電源：8×1.5V “ AA ” 電池
q 過載指示：LCD顯示 “ OL ” 符號
q 操作溫度和濕度： 0°C 至 40°C (32°F 至 104°F) , 80% RH 以下
q 儲存溫度和濕度 : -10°C 至 60°C (14°F 至 140°F) , 70% RH 以下
q 附件：測試棒1組、接地釘2支、吊帶、攜帶盒、8顆電池、使用說明書。
