鉤錶
DC/AC Current Clamp Meter

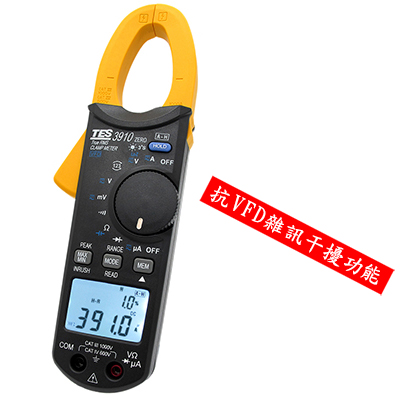

TES-3910

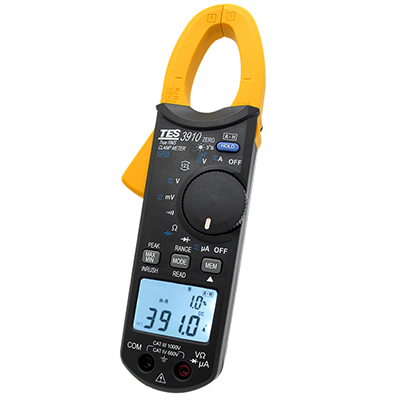

真有效值交直流鉤錶(DC/AC 1000A)
產品特點Product Features
- 電容測量1000µF
- 變頻器 (VFD) 電壓及頻率測量
- 消除雜散電壓低阻抗 (LoZ)電壓測量
- 檢知3Φ相序
- 馬達啟動電流測量
- 真有效值測量
- 防火安全裝置電流值測量
- 外接附件mV測量檔
- 峯值因素及諧波比測量
- 讀值鎖定、自動鎖定及峯值鎖定模式
- 最大、最小值記錄模式
- 讀值記憶及讀取功能
電氣規格 (23℃±5℃):
交流電流 (40Hz 至 400Hz) : VFD Trms
檔位
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
99.99A
|
10mA
|
±2%±20dgts (50, 60Hz)
±4%±20dgts (40~400Hz)
|
>0.25A
|
1000A AC
|
999.9A
|
100mA
|
>2.5A
|
直流電流 :
檔位
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
99.99A
|
10mA
|
±2% ±20dgts
|
>0.25A
|
1000A
|
999.9A
|
100mA
|
>2.5A
|
馬達啟動電流 : VFD Trms
檔位 | 解析度 | 靈敏度 | 測量時間 | 過載保護 |
99.99A | 0.01A | >5A | 100mS | 1000AAC |
DCμA : (負載壓降 : 3.6mV/µA)
檔位 |
解析度 |
準確度 |
靈敏度 |
過載保護 |
99.99µA |
10nA |
±1% ±20dgts |
>0.30µA |
1000V |
999.9µA |
100nA |
>3.0μA |
ACmA : VFD Trms (負載壓降 : 3.6mV/µA)
檔位 |
解析度 |
準確度 |
靈敏度 |
過載保護 |
99.99µA |
10nA |
±1%±10dgts (50, 60Hz) ±2%±10dgts (40~400Hz) |
>0.30µA |
1000V |
999.9µA |
100nA |
>3.0µA |
交流電壓 (40Hz 至 400Hz) : VFDTrms
檔位
|
解析度
|
準確度
|
靈敏度
|
過載保護
|
999.9mV
|
0.1mV
|
±1%±10dgts (50, 60Hz)
±2%±10dgts (40~400Hz)
40 ~ 300Hz在mV檔
|
>2mV
|
1000V (LoZ: 600V 1分鐘) |
9.999V
|
1mV
|
>20mV
|
||
99.99V
|
10mV
|
>200mV
|
||
999.9V
|
100mV
|
>2V
|
直流電壓
檔位 | 解析度 | 準確度 | 靈敏度 | 過載保護 |
999.9mV | 0.1mV | ±1% ±10dgts | >2mV |
1000V (LoZ: 600V 1分鐘 |
9.999V | 1mV | >20mV | ||
99.99V | 10mV | >200mV | ||
999.9V | 100mV | >2V |
電阻 (導通<40Ω於檔位) :
檔位 |
解析度 |
準確度 |
過載保護 |
999.9Ω |
100mΩ |
±1% ±10dgts |
1000V |
9.999KΩ |
1Ω |
||
99.99KΩ |
10Ω |
||
999.9KΩ |
100Ω |
3f相序指示 :
檔位 |
頻率響應 |
過載保護 |
80V~480V |
50Hz / 60Hz |
1000V |
二極體 (導通<40mV) :
檔位 |
解析度 |
準確度 |
過載保護 |
3.000V |
1mV |
±1% ±10dgt |
1000V |
頻率 :
檔位 |
解析度 |
準確度 |
靈敏度 |
40Hz/1KHz |
0.1Hz |
±0.5%rdg ±2dgts |
V> 5% 檔位 μA, A > 30% |
電容 (μF)
範圍 |
解析度 |
準確度 |
過載保護 |
1.000μF |
1nF |
±1.5%±5dgts |
1000V |
10.00μF |
10nF |
||
100.0μF |
100nF |
||
1000μF |
1μF |
一般規格:
附件:說明書、9V電池、皮套、測試棒
尺寸、重量:236長x80寬x39厚mm/332g
最大導線直徑:33mm
安全等級:CAT III 1000V, CAT IV 600V
