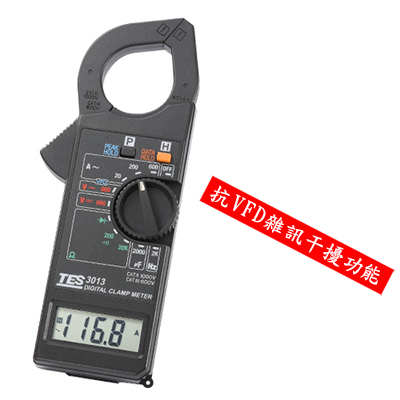

TES-3013 /TES-3014
數位交流鈎錶
產品特點Product Features
- 安全等級: CAT II 1000V , CAT III 600V
- 電容測量2000µF
- 變頻器VFD電壓及電流測量
- 交流電流: 600A (3013),1000A (3014)
- 峰值/讀值鎖定功能
- 頻率/二極體測量功能
- 蜂鳴器導通測量
電氣規格：
交流電流(ACA)
| 範圍 | 解析度 | 準確度 (50HZ，60HZ) | 過載保護 |
| 20A | 10mA | ±(2%讀值+ 5位) | 1000A(30秒) |
| 200A | 100mA | ||
| 600A, 1000A | 1A |
直流電壓(DCV)
|
範圍 |
解析度 |
準確度 |
輸入阻抗 |
過載保護 |
|
600V |
1V |
±(0.8%讀值+ 2位) |
10MΩ |
600V |
交流電壓(ACV)
|
範圍 |
解析度 |
準確度 (40Hz~400Hz) |
輸入阻抗 |
過載保護 |
|
600V |
1V |
±(1.2%讀值+ 3位) 在50, 60Hz ±(5%讀值+ 3位) 在40Hz~400Hz |
10MΩ |
600V |
電阻(Ω)
|
範圍 |
解析度 |
準確度 |
最大開路電壓 |
過載保護 |
|
200Ω |
100mΩ |
±(1%讀值+ 2位) |
3.5V |
600V |
|
20kΩ |
10Ω |
0.3V |
頻率(HZ) (10HZ～2KHZ)
|
範圍 |
解析度 |
準確度 |
輸入靈敏度 |
最大允許電壓 |
|
2kHz |
1Hz |
±(1%讀值+ 2位) |
100mVrms |
600V |
二極體(
)
|
範圍 |
解析度 |
Max. Test Current |
最大開路電壓 |
過載保護 |
|
|
1mV |
1.5mA |
3.5V |
600V |
導通測量(
)
|
範圍 |
解析度 |
動作範圍 |
最大開路電壓 |
過載保護 |
|
|
0.1Ω |
約小於100Ω |
3.5V |
600V |
電容測量(μF)
|
範圍 |
解析度 |
準確度 |
最大開路電壓 |
過載保護 |
|
2000μF |
1μF |
±(5%rdg + 2dgts) |
3.5V |
600V |
峯值鎖定測量 (23℃±5℃Below 80% RH)
交流電流(ACA)
|
範圍 |
解析度 |
準確度 (50HZ，60HZ) |
過載保護 |
|
20A |
10mA |
±(2%讀值+10位) |
1000A (30秒內) |
|
200A |
100mA |
||
600A, 1000A
|
1A |
交流電壓(ACV)
|
範圍 |
解析度 |
準確度 (50HZ，60HZ)
|
輸入阻抗 |
過載保護 |
|
600V |
1V |
±(1.5%讀值+ 8位) |
10MΩ |
600V |
一般規格：
* 操作溫濕度：0°C~ 40°C，0 ~ 80% RH.
* 取樣率：每秒2.5次
* 峯值反應時間：約0.1秒
* 電池：9V電池一只
* 尺寸/重量：208×65×31mm /約310克
* 附件：測試棒一組、使用說明書、皮套、電池
